Неисправности(поломки) термопресса и его ремонт

[Yrii]

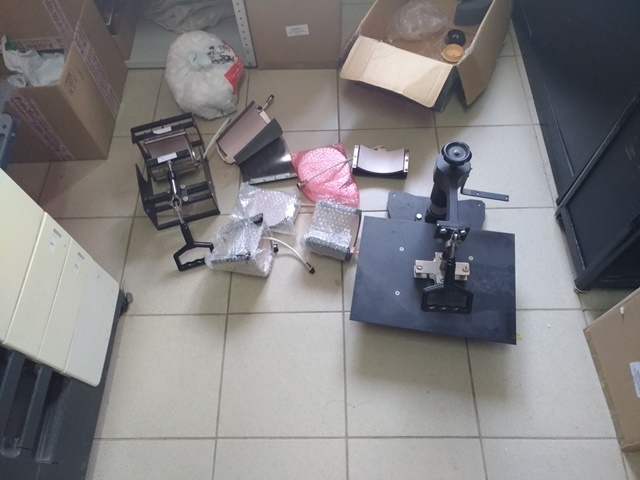

Сгорел нагревающий элемент, с дымом, заказал новый, поставил, включил. Табло показала ошибку Е1, затем полную температуру, элемент не нагревается. Фото пресса.
http://wpic.ru/img/2019-09/17/msv0rw.jpg

[tanol]

ошибку Е1

заказал новый, поставил, включил. Табло показала ошибку Е1
http://wpic.ru/img/2019-09/17/msv0rw.jpg

Е1 – короткое замыкание в цепи термодатчика.
У вас в родном стоял термодатчик R= 200 - 300 кОм ,а в новом термопара

[Yrii]

tanol, Всё родное кроме термоэлемента, его купил.

[tanol]

Какой термоэлемент,нагреватель для кружек ? Там разъём,в котором 4 провода. 2 провода на термодатчик и 2 провода на нагреватель 220 вольт.

[tanol]

Разъём,в котором 4 провода. 2 провода на термодатчик и 2 провода на нагреватель 220 вольт.

[Yrii]

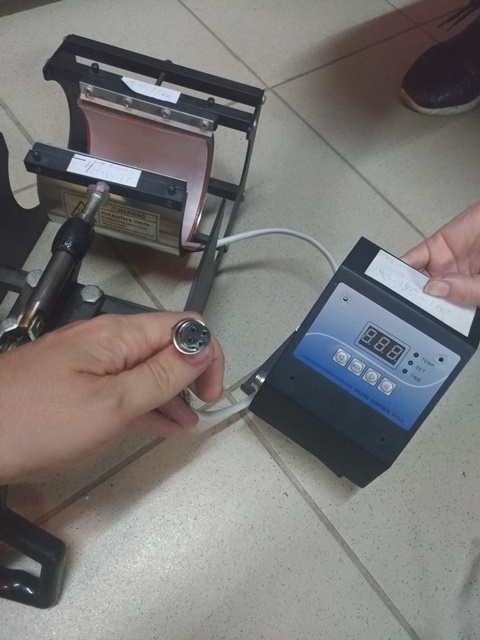

Да, нагревательный элемент для кружек. Думаете распайка не совпала ? http://wpic.ru/img/2019-09/17/xse2t3.jpg

[tanol]

У вас возможно вместо термодатчика стоит термопара

[Yrii]

Как то до этого ,у меня 4 пресса и все разные), когда сгорал нагревающий элемент, просто покупал новый к данному прессу, ставил и работал.

[tanol]

Как то до этого ,у меня 4 пресса и все разные), когда сгорал нагревающий элемент, просто покупал новый к данному прессу, ставил и работал.

Я своё мнение высказал ,вам решать .Хотите замерьте тестером(мультиметром) на разъёме : два провода идут на нагрев R= 150-180 Ом А другие 2 провода будут звониться как короткое замыкание ,если это термопара.

[bdp]

Всем привет!
Прошу не пинать, сам дурак, поспешил и получил результат.

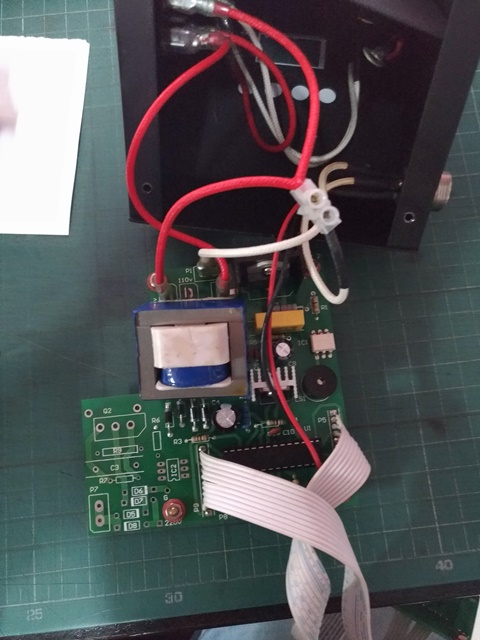

История: работаем более 10 лет, несколько термо прессов в наличии, один из которых 8в1 4 кнопочный, на нем мы успешно жарили кружки, периодически в сублимарте заказывали нагревательные элементы в замен потрепанным, все было отлично, 4 кнопочный справляется со своей задачей в разы лучше в отличии от 3х кнопочных, которых в свою очередь у меня 4 штуки. Решил сэкономить 1000 рублей, сделал пробный заказ в китай на манжет, решил протестировать и сразу штук 5 заказать, приехал манжет, на радостях ткнул его в пресс и на этом все, пресс погас, носил компьютерщикам, меняли катушку с другого донора, без полезно, видимо сгорело следом еще что то, сам в электронике не силен, прошу помощи. На фото сгоревший контроллер, без опознавательных знаков на корпусе, что это за модель, где можно его купить, китайцам пишу, все в 1 голос говорят об отличии. Возможно кто то может помочь с ремонтом, буду признателен за любую информацию. В сублимарте есть, возможно такой же, но ценниииик.... ps работал в цельсиях. микроконтроллер ATMEGA88PA-PU

Всем Спасибо!
