Профилирование принтеров с помощью сканера

Я сушил сутки для точности результата. Поэтому и не писАл раньше. А вместо фена, думаю, можно положить на теплую плиту термопресса. Главное, не перегреть.

whiteleo

а можно рабочую ссылку на SBMProfiler.zip? а то те что есть в теме - битые...

GoodColor

Исправил, буквовку в имени файла перепутал когда обновлял.

Продолжаю описание построения профиля при помощи сканера.
В сообщении #74 я остановился на том, что сгенерировал в папке !TEST мишень. Теперь ее нужно распечатать.
Некоторые рабочие моменты я уточнил у Артема в личной переписке, поэтому что-то будет звучать как рекомендация, а не вопрос.
Поехали!
Очень важный момент! Полученная нами мишень каждый раз генерируется разной! Патчи в ней всегда расположены по разному. Учтите это при создании профиля.
Итак, заходим в папку C:\ARGYLL\!TEST\IN и находим там нашу мишень с названием SBMProfile.TiF. Я загрузил ее в Фотошоп и распечатал.
У меня Photoshop Elements 11, поэтому не удивляйтесь если окно настроек отличается от вашего.

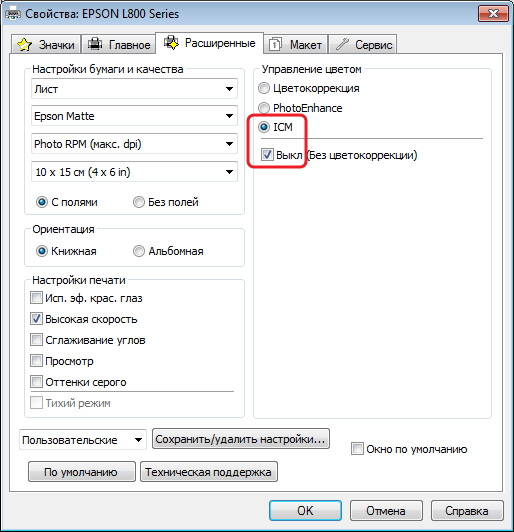

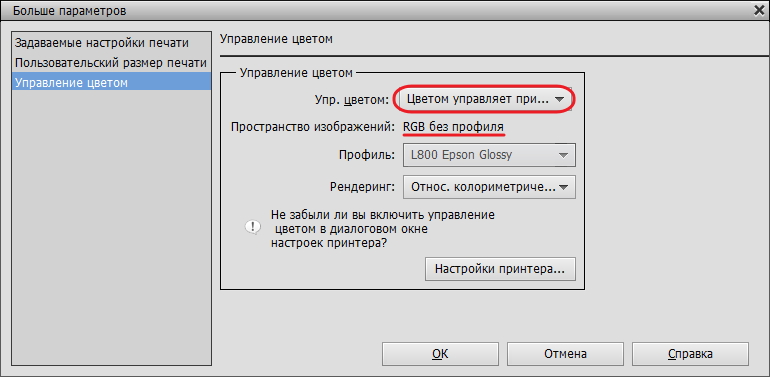

При распечатки мишени я ставил параметр "Цветом управляет принтер". Когда же буду печатать через готовый профиль, то поставлю "Цветом управляет Photoshop" и подставлю полученный профиль.
Распечатанную мишень я сушил сутки при комнатной температуре. Но автор утверждает, что достачно и пары часов или, еще проще, просушить феном минут 10.

Распечатанную и просушенную мишень теперь нужно отсканировать вместе с тестовой шкалой, которую мы все получили по почте.
Сканировать нужно именно вместе, за один проход сканера. Как я понял, это гарантия того, что обе мишени будут считаны с одинаковыми параметрами.

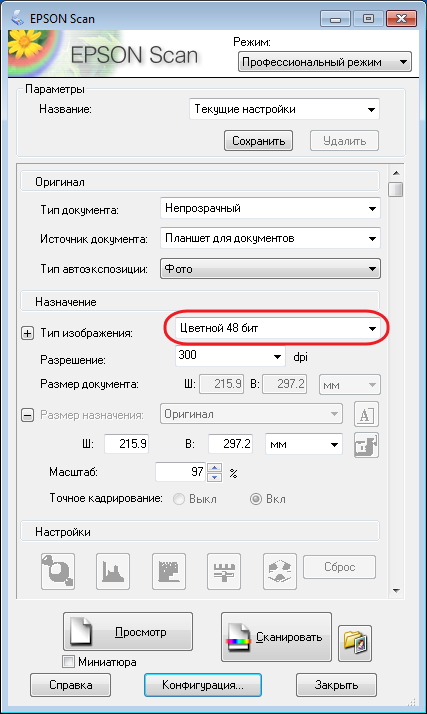

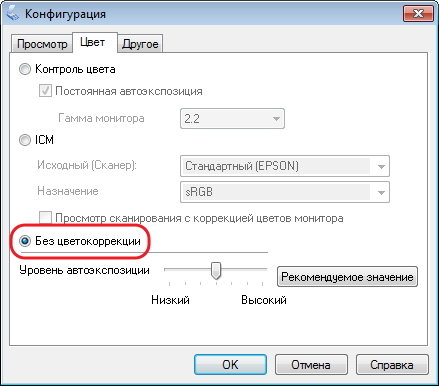

Я сканировал с такими настройками:

Полученный скан я загрузил в Фотошоп и разделил на два отдельных файла с расширением .Tif Обрезать изображения нужно строго по угловым меткам. Так же для качественного построения нужно чтобы оба изображения располагались строго вертикально, то есть без малейшего наклона.

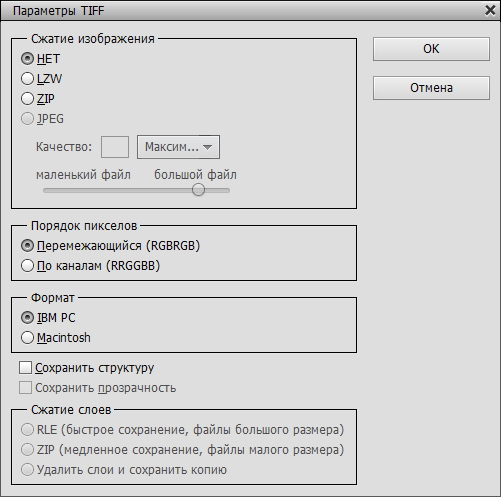

Отпечаток мишени сохраняем с именем SBMProfile_Scan.tif, а шкалу с именем CCD_Scan.tif. При сохранении ставьте такие параметры:

Важно! Не перепутайте положение изображений. То есть не сохраните их к верху ногами.

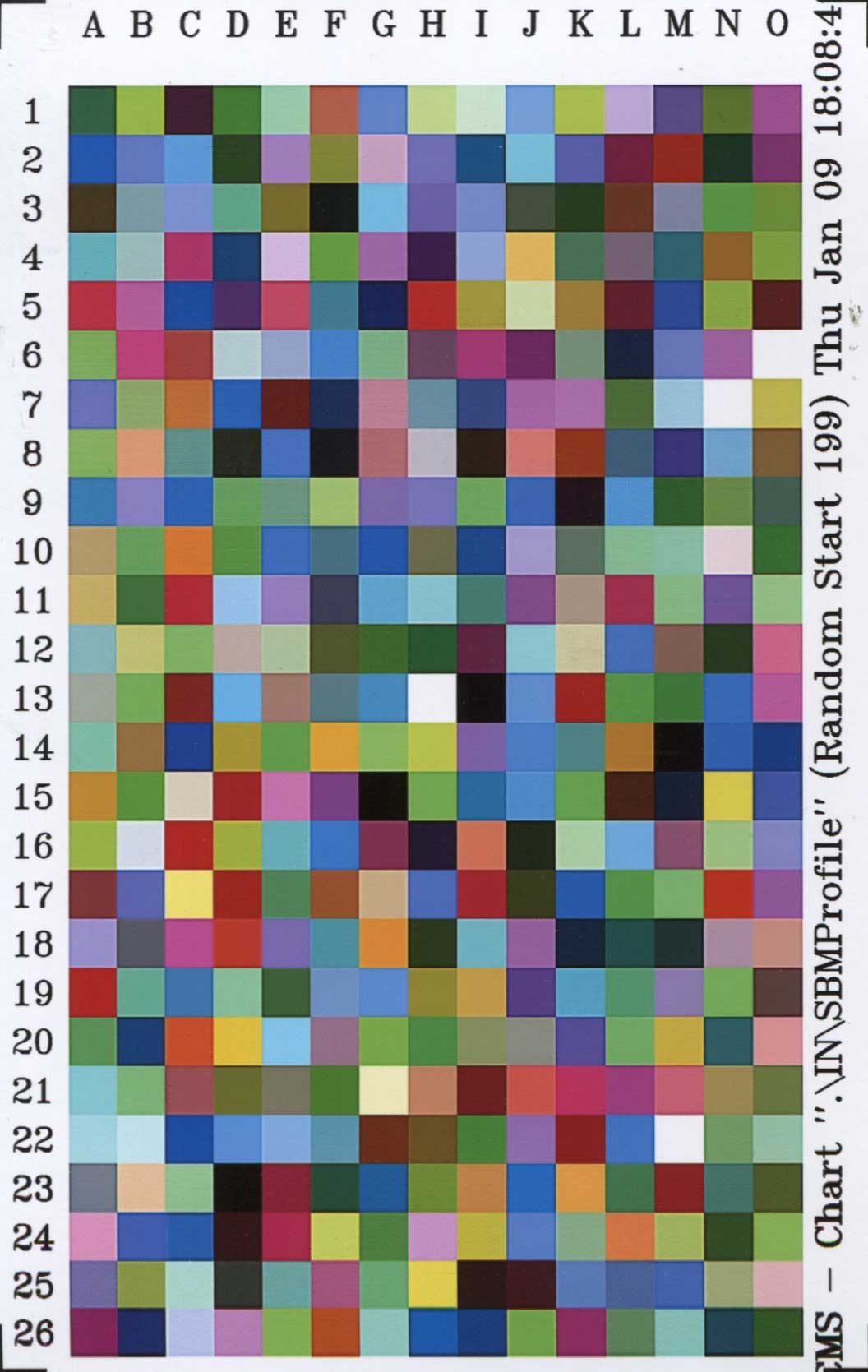

Отпечаток мишени сохраните вертикально:

А шкалу вот в таком положении. Белый квадрат должен быть в левом нижнем углу.

Полученные изображения помещаем в папку OUT. Теперь все готово для создания профиля.

GoodColor

Отлично. Вся инструкция поместилась в двух маленьких постах.

Продолжим.
Теперь нужно считать загруженные в папку OUT мишени. Для этого нужно в папке !TEST дважды кликнуть по строке 3. Read Target.CMD. Запустится командная строка. После того, как она исчезнет считывание закончено. Можно зайти в папку OUT и увидеть два новых файла с префиксом _DIAG.

Осталось создать профиль. Кликаем дважды по строке 4. Create Profile.CMD и через несколько секунд в папке OUT мы увидим наш профиль SBMProfile.icm. Нажмите на него правой кнопкой мыши и выберите строку "Установить профиль".
Всё. Теперь профиль можно испытать в деле.

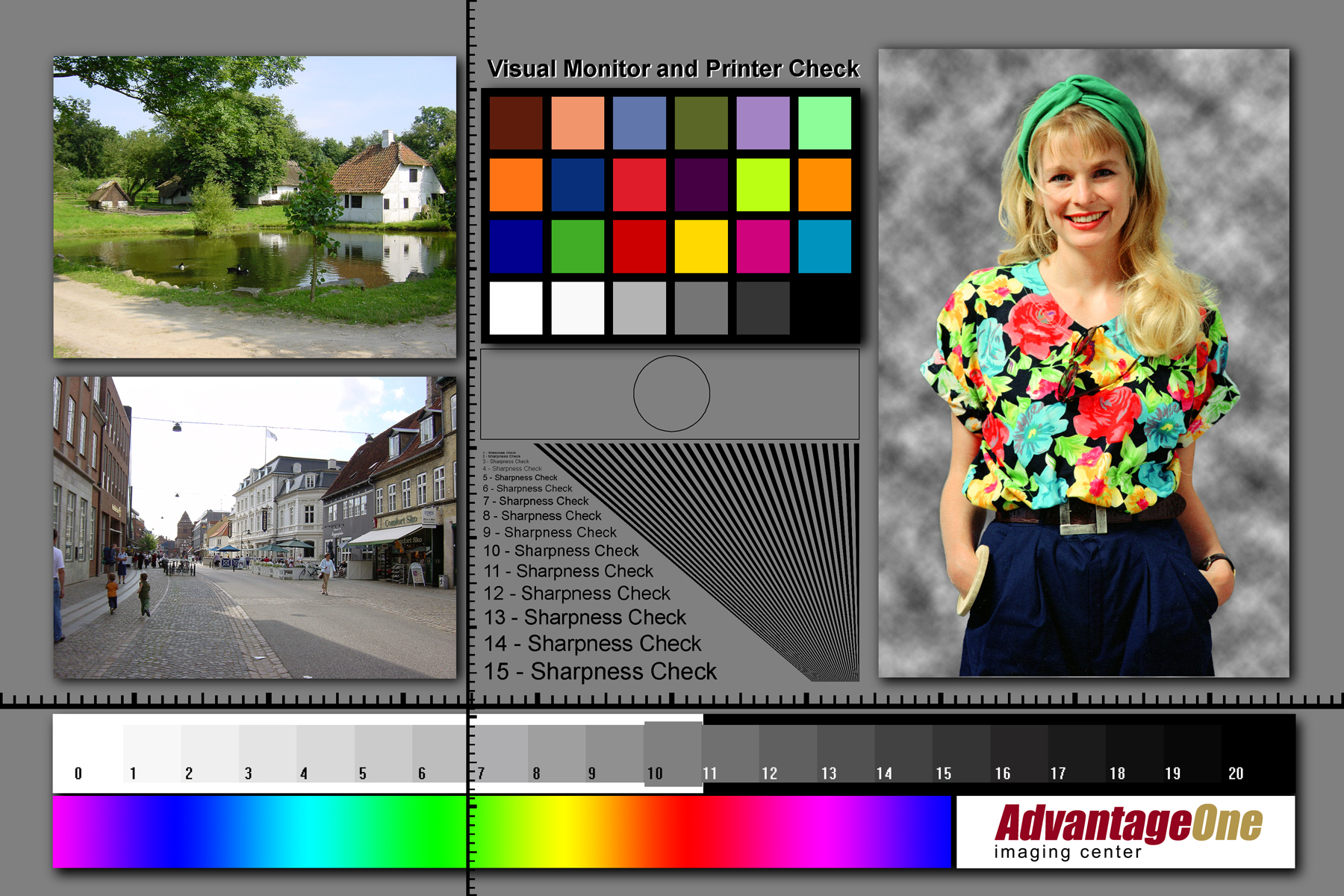

Прежде всего качество профиля я проверяю по серой шкале. Поэтому для теста я возму фотографию с большим содержанием серого цвета.

Если вам нужно, то несколько тестовых изображений вы можете скачать здесь.
Давайте сравним два отпечатка. Верхний - это печать с новым профилем, нижний - это мои настройки по умолчанию. То есть именно так я печатал раньше через EpsonEasyPhotoPrint. Как видите, разница ощутима.

Нижнее изображение заметно уводит в зелень. Верхнее, с новым профилем заметно лучше, но его тоже нельзя назвать идеальным. Серый цвет получился с легким бурым оттенком. То есть, достаточно чуть убрать красного и было бы, наверное, на отлично. Ну и яркости бы немного добавить. Только где и как убрать красного и прибавить яркости?

Несколько слов в заключение.
Данный способ профилирования реально работает и даже не плохо. И процесс создания профиля (не считая времени на просушку) занимает несколько минут. Но есть несколько вопросов.
1. Нужно искать оптимальные параметры печати и сканирования. И экспериментировать с ними. Например, я попробовал распечатать мишень не через фотошоп, а через просмотрщик Windows, а потом построить на этой основе профиль. В итоге получилась полная ерунда, фотография получилась сильно зеленая и очень темная. Так что с параметрами стоит поэкспериментировать.
2. Есть ли возможность регулировки цветов и яркости?
Помню как мне профиль строил Юрий своим Spyder-ом. Так у нас тоже далеко не с первой попытки хороший профиль получился. Много мы настроек перепробовали - яркость, цвет, контраст...
3. Все профили выходят с одним именем. Это не очень удобно, когда профилей несколько. Вы скажете, что профиль можно переименовать. Но дело в том, что у профиля как бы два названия и переименование имени не меняет названия профиля в списке.

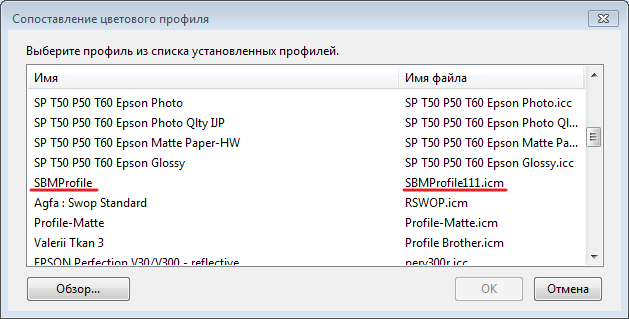

Может не понятно объясняю. Вот я, к примеру, взял и изменил имя профиля, дописав к нему 111. Но в списке профилей при выборе в Фотошопе он так и остался со старым именем.

Получается, что я могу создать и загрузить три разных профиля, но все они будут с одним именем.

Кто еще шкалу получал, подключайтесь к экспериментам. Реально быстрый и рабочий способ профилирования. Позже можно на ткань или плитку перенос сделать и для сублимации профиль построить.

whiteleo

я бы тоже хотел шкалу получить)
